| 起源の場所: | 広東省、中国 |
| ブランド名: | Jin Hongxiang |
| 証明: | CE |
| モデル番号: | 1510 |
| Document: | Product Brochure PDF |
| 最小注文数量: | 1セット |
|---|---|
| 価格: | negotiable |
| パッケージの詳細: | 輸出安全木製ケース |
| 受渡し時間: | 5-10 日または交渉 |
| 供給の能力: | 1 か月あたりの 50 セット/セット |
| 条件: | 新しい | 適当な企業: | 建築用パイプ、プロセス製品、自動車板金、 |
|---|---|---|---|
| 中心の部品の保証: | 1年 | 中心の部品: | PLC、精密サーボ、ロボット本体、溶接電源、制御盤 |

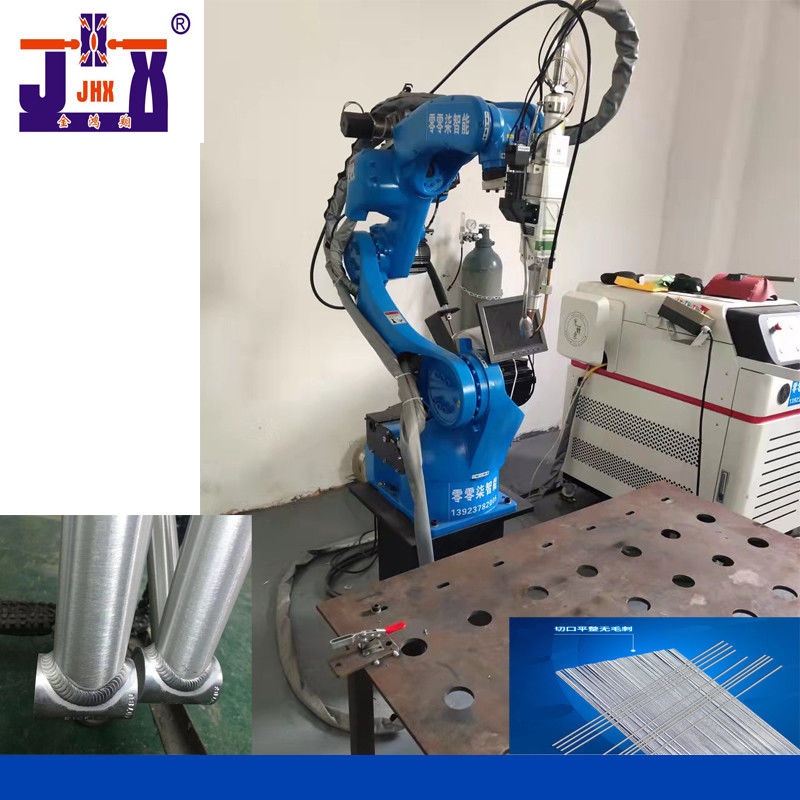

| 製品名: | 工業用6軸アーム溶接ロボット | 保証: | 1年 |
| 主セリング・ポイント: | 柔軟性、安定性、耐久性、高精度 | 重量（KG）: | 170 |
| 電圧: | 380V | 現在: | 50-60HZ |
| 次元: | 550×785×410mm | 使用法: | 溶接 |
| 利点: | 高速安定性 | 操作タイプ: | ソフトウェア |
| ブームの最大伸長: | 1500mm | 特徴: | 全自動，任意動作プログラミング |
| 機能: | 自動溶接 | 入力電力: | 380V、50/60HZ |
| 売り上げ後のサービスは提供した: | 無料のスペアパーツ、ビデオ技術サポート、オンライン サポート | 港: | 深セン、中国 |
| ハイライト: | 1500MMの溶接の腕のロボット,レーザ溶接の腕のロボット,フル オートのレーザ溶接のロボット |
||
溶接プロダクトはアルミニウム、ステンレス鋼および電子金属の部品である、
薄くまたは小さく、より高い溶接の条件を要求するかどちらが。通常、
レーザ溶接のロボットは使用することができる。
このレーザ溶接のロボットの最もよい構成:
| 構成名前 | 幸運な感じ | 量 | |||
| ロボット ボディ | Karnopu。CRP-RH14-10-Wの1.44mの腕スパン、負荷20KG | 1セット | |||
| 制御キャビネット | CRP （G4生成）ドライブ制御統合された制御キャビネット、6つの軸線連結。 | 1セット | |||
| 保護変圧器 | コントローラーで造られる反干渉の分離の保護変圧器 | 1PS | |||
| 結合ライン | 6mの接続の管理線 | 1グループ | |||
| 教授のペンダントのプログラム | 6メートル ライン教授ペンダントは、デジタル表示装置に触れる | 1PS | |||
| 開始制御箱 | 標準的なスタート・ストップ方式制御箱、6mライン | 1PS | |||
| レーザ溶接機械 | ハンのYueming 1500Wのレーザ溶接機械 | 1セット | |||
| 溶接機の付属品のパッケージ | 溶接機の付属品のパッケージ | 1グループ | |||
| レーザーの頭部 | 自動溶接のためのスペシャル（上海はレーザーを高めた） | 1グループ | |||
| 水漕 | 水漕で造られる | 1セット | |||
| ロボット土台の基盤 | 20mmの厚い炭素鋼の版の溶接し、機械化 | 1PS | |||
ロボット ボディのパフォーマンス特性
·腕スパンは1.44メートルである。設計は非常に密集して、地上に柔軟にか逆さま取付けることができる。
·大きい作業域によって、速く連続した速度および高い繰り返された位置の正確さのそれは広範囲溶接の適用のために適している。
·制御システムの安全非常停止板独立者はが装備され、非常停止の信頼性を保障するために二重回路の非常停止を提供するように安全リレー回路は採用される。
·ロボット ボディは非常に適用範囲が広く特別なケーブルを採用する。
·より安定した電源を助けるために隔離される作り付けの三相変圧器は380Vおよび220Vを作る。作り付けの三相フィルターは効果的にEMCおよびEMIの性能を改善できる。
·ロボット ボディは溶接の要求に応じる二重回路のガス管とある。
·6軸線の中間の穴の内部の直径は44mmである、water-coolingのトーチの設置条件を満たすことができ、ふいごは火をつける。
·非常に適用範囲が広い溶接ケーブルは作り付けである。
溶接の工作物
ロボット ボディ技術的な変数
| モデル | CRP-RH14-10-W | |
| 腕の形態 | 縦の多数の接合箇所 | |
| 自由度 | 6軸線 | |
| 最高のペイロード | 10KG | |
| 繰り返される正確さを置く | ±0.08mm | |
| 最高の達する間隔 | 1454mm | |
| ロボット体重 | 170KG | |
| 設置モード | ひかれた、逆さまの土台、壁の土台 | |
|
最高旅行
|
軸線1 | ひかれた/逆さまの土台167°~167°、壁の土台-30°~30° |
| 軸線2 | -155°~90° | |
| 軸線3 | -175°~240° | |
| 軸線4 | -190°~190° | |
| 軸線5 | -105°~130° | |
| 軸線6 | -105°~130° | |
|
最高の軸線
|
軸線1 | 169°/s |
| 軸線2 | 169°/s | |
| 軸線3 | 169°/s | |
| 軸線4 | 301°/S | |
| 軸線5 | 220°/s | |
| 軸線6 | 743°/S | |
|
正当
|
軸線4 | 20N.m |
| 軸線5 | 5 20N.m | |
| 軸線6 | 11N.m | |
|
正当
|
軸線4 | 0.5kg.m2 |
| 軸線5 | 0.5kg.m2 | |
| 軸線6 | 0.16kg.m2 | |
|
取付け
|
周囲温度 | 0~45℃ |
| 相対湿度 | 20~80% （凝縮無し） | |
| 振動 | 0.5Gの下 | |
| 他 | ロボット取付けはからあるなる:可燃性か腐食性のliguidsかガス。 干渉の電気もと |
|
| Ipのレベル | ボディIP54の手首IP67 | |
| 利点の特徴 | 密集した構造、高速、高精度、高いexpansibilityおよび容易な操作、 | |
| 適用 | Welding.cutting.assembly.handling、marking.grinding |
