多ヘッド スポット溶接装置12シリンダー150KVA薄板金の点の溶接工

多ヘッド点の溶接工12シリンダー150KVA * 2

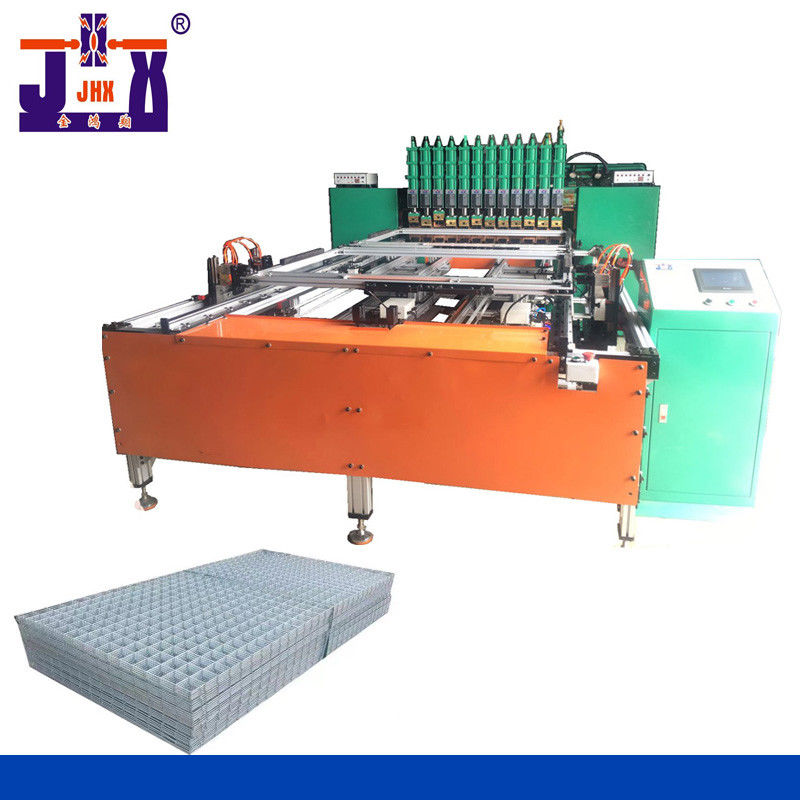

このガントリー タイプ列の溶接工への紹介

1. ガントリー溶接機の主要な機械は380V、150KVAである* 2台の変圧器、シリンダーを増加する12の3層力は機械の内部幅1600MMであり、有効な溶接の幅は1400MMである。

2. 溶接の主要な機械は6本のシリンダーおよび1台の主要な変圧器のためにそれぞれ使用される2組の現在の制御箱が装備されている。働くとき、2台の変圧器は各管のための1本のシリンダーを互いに影響を与え、溶接の効率を加速しないで、同時に使用できる。

3. 供給装置について:それは上部のモードを採用し、より低い、PLCプログラムする供給のためのサーボ モーターの交換、2組、および人間-機械インタフェースの表示は死ぬ。手動供給、自動供給の溶接、自動に持ち上がることおよび手動取り外し。

4. 溶接され、与えることができる網の指定は次のとおりである:最高の幅は1400MMであり、最大長は1300MMである。それはこの範囲の内で自由に調節され、制御することができる。

5. 通電時間は約1-0.8秒であり、シリンダー転換の時間は0.4-0.5秒である。

6. 主要なエンジンの補強された必要なガントリー鉄骨構造は固体および安定している。便利な自動供給フレームの厚くなり、広がるアルミニウム プロフィールの組合せ、固体および安定した。

概観:

装置は分岐溶接、救う時間、労働および高性能に注意を払う。通常プロダクト状態および顧客の要求に従ってカスタマイズされて。

変圧器によって:

それは二重変圧器のタイプ、単一の変圧器のタイプ、中間周波数のタイプおよび周波数変換のタイプに作ることができる。

他の名前

力の倍増シリンダーの数に従って:

それは4-20本のシリンダーに作ることができる。

プロダクト サイズに従って:それはおよび1.35M長く、1m広く作ることができる。または、1.35M長く広い、1.5mか2m * 1.35Mの多数種類。負荷のキャビネットの出口なら、1.5mの内のそれを広くさせることはよい*長い1.35M。

供給モードに従って:

それは手動で押すことができる前後自動的に死に、上下に与えるダイスを自動的に交換する与えるために。

別の名前

ガントリー点の溶接工、                        ガントリー列の溶接工、                     多ヘッド点の溶接工、

多点の溶接工、                          網の列の溶接工、                      多シリンダー点の溶接工、

貯蔵の棚の点の溶接工

スポット溶接機械、                      空気圧のスポット溶接機械、        列の溶接機、

接触溶接機、                     バット溶接機、                   空気のスポット溶接機械、

多スポット溶接機械、                  中間周波数のスポット溶接機械、    空気溶接機

溶接機、                        強力なスポット溶接機械、           精密スポット溶接機械、

薄板金のスポット溶接機械、                ワイヤー スポット溶接機械、           抵抗のスポット溶接機械、

ナットのスポット溶接機械、                  ACスポット溶接機械、                三相スポット溶接機械、

ステンレス鋼のスポット溶接機械、          電流を通されたシートのスポット溶接機械、    カスタマイズされたスポット溶接機械、

特別なスポット溶接機械、                    電池のスポット溶接機械、        台湾のスポット溶接機械、

網のスポット溶接機械、                   多シリンダー スポット溶接機械、      ガントリー スポット溶接機械、

金網のスポット溶接機械、               DCのスポット溶接機械、              小さいスポット溶接機械、

パフォーマンス特性:

1. 補強された統合されたガントリー構造。上部の電極はシリンダーの3つの層加圧される。単位面積ごとの圧力は溶接プロダクトの質を保障してより大きい。
2。シリンダー間の間隔は調節しシリンダ操作の数そして標準的なデータは調節することができる。同じ機械の異なったサイズそしてワイヤー直径のプロダクトを使用することは便利である。
3。溶接の接合箇所の各グループの溶接変数は各々の溶接ポイントを別にするために別に調節することができる。溶接電流は完全に一致する。大きい溶接プロダクトは平らであり、溶接ポイントは均一およびしっかりしている。
4。温度調整装置が付いているすべての赤い銅のwater-cooled変圧器は採用される。流れは安定している、キャパシタンスは十分で、長い間影響されない。積み過ぎ操作は自動的に全機械を保護するために機械を停止できる。
5.プログラムするPLC表示画面。それは直観的で、任意に置くことができる。

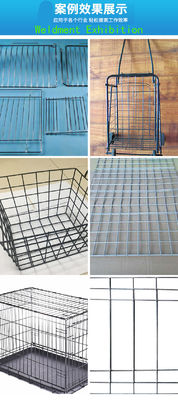

6。それは金属の網、棚、ガードレールの網および貯蔵のおりプロダクトの溶接で広く利用されている。

製品の説明

2. 変圧器のすべての赤い銅の水冷の温度調整装置に長い耐用年数、低雑音、安全および便利な使用の利点がある。



A.台湾の変圧器の特徴:十分な容量、より大きい加圧力およびより強い伝導性。

冷却する24営業時間を保障するのに評価される範囲の内で使用することができるB. Waterの循環。

C.さらに、温度調整装置は積み過ぎを働かせることができ、自動的に影響されることから全機械を保護する力を断ち切った。

3。水セービングは冷却モードを採用される強制し、主要な回路は強力なSCR無接触スイッチを、高い伝導性および低い電力の損失と、高温自動保護採用する。



4.The透明な水流弁は台湾でカスタマイズされる。ガントリー溶接工のほぼ100シリンダー+電磁弁の行為が、およびたくさん水循環ある。この小道具によって、ルートに問題がある問題、それを安全に見つけ、見ることは容易ではない





スポット溶接の原則



技術的な変数:

机型モデル	额定容量の評価される力KVA	输入电压の入れられた電圧V	额定频率のわずかな頻度HZ	最大短路电流の最高の短絡現在のA
JD-60	60	380	50/60	22000
JD-80	80	380	50/60	28000
JD-100	100	380	50/60	30000
JD-120	120	380	50/60	32000
JD-150	150	380	50/60	34000
JDX-35	35	380	50/60	15000
JDX-50	50	380	50/60	20000
