可変的な頻度多ヘッド点の溶接工

可変的な頻度多ヘッド点の溶接工

この機械への紹介

        この機械は周波数変換のガントリー タイプ列の溶接機である、変圧器はACタイプであり、電気制御箱は周波数変換のタイプである。それは溶接の強さおよび安定した溶接電流を両方保障できる。さらに、それは不十分な電力網の多くの工場そして機械があること電力網に多少影響し、状態のために非常に適している電気を救う。それはAC溶接機および中間周波数の溶接機の組合せである。

ガントリー溶接機のホスト

1. 入力電圧は380Vである、力は150KVA * 2である、18の3層シリンダーがある、機械の内部幅は2300MMであり、有効な溶接の幅は2000MMである。溶接の列の溶接は100MMの長いクロム銅の電極が装備されている死ぬ。
2。主要な変圧器は完全で赤い銅のコイル、強力な変圧器鋼鉄、高い等級のケイ素激流から成り、最高の短絡の流れは32000Aであり、高い流れを、温度調整装置が冷却する、水循環機械の広範囲の保護長い間使用できるある。積み過ぎは自動的に電源遮断に。

3. 制御箱は2箱の周波数変換制御箱である。周波数変換のコントローラーの制御頻度は5KHZ、高い制御正確さおよび安定した流れと、溶接プロセスがはねを減らし、溶接の効果がよりよいことを保障するためにである。

4. シリンダーは速く、強力調節し易いの3層調節可能なシリンダーである。台湾Yadekeの電磁弁、安定した、耐久。

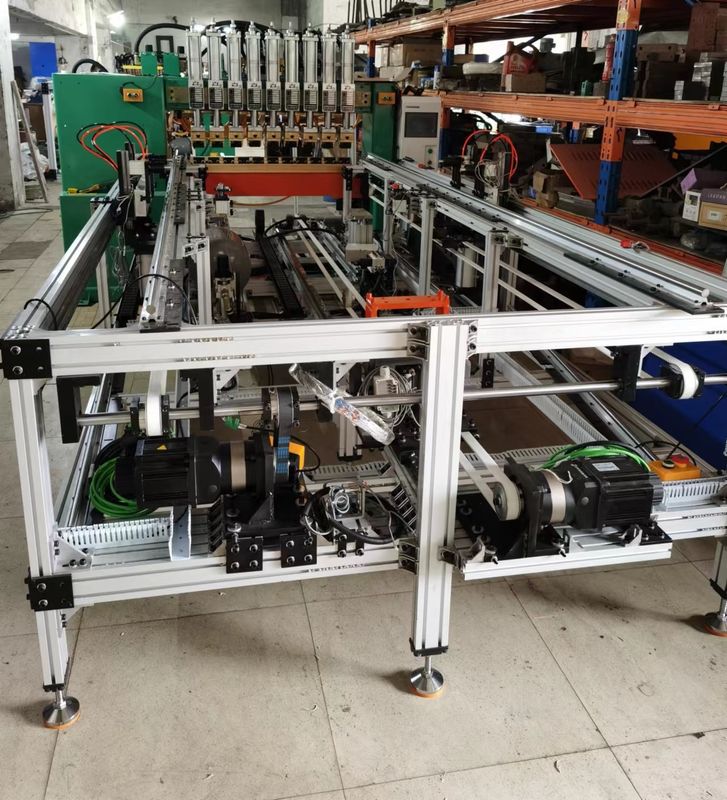

2組の上部および下の交換はガントリー溶接機の自動供給棚のために死ぬ

1. 溶接するダイスを押す2組の網および2組のダイスは溶接のために上下に交換される。時間と空間を節約しなさい。死ぬために押すダイスが溶接を取付けるのに直接溶接することができるない締め金で止めること死ぬ使用されていない。

2. 型の設置スペースは広い最大2m * 1.5mの長い網である。

3. 2組のサーボ モーターおよび1組のPLC+human機械インターフェイスがある。設計はユーザー フレンドリーおよび調節し易い。

4. 操作の間に、機械は自動的に溶接、自動的にリターンのための型を送り、自動的に型を出す。

5. 広げられ、厚くされたアルミニウム プロフィール サポートは安定し、固体、そして調節し易い。

概観:

装置は分岐溶接、救う時間、労働および高性能に注意を払う。通常プロダクト状態および顧客の要求に従ってカスタマイズされて。

変圧器によって:

それは二重変圧器のタイプ、単一の変圧器のタイプ、中間周波数のタイプおよび周波数変換のタイプに作ることができる。

他の名前

力の倍増シリンダーの数に従って:

それは4-20本のシリンダーに作ることができる。

プロダクト サイズに従って:それはおよび1.35M長く、1m広く作ることができる。または、1.35M長く広い、1.5mか2m * 1.35Mの多数種類。負荷のキャビネットの出口なら、1.5mの内のそれを広くさせることはよい*長い1.35M。

供給モードに従って:

それは手動で押すことができる前後自動的に死に、上下に与えるダイスを自動的に交換する与えるために。

別の名前

ガントリー点の溶接工、                        ガントリー列の溶接工、                     多ヘッド点の溶接工、

多点の溶接工、                          網の列の溶接工、                      多シリンダー点の溶接工、

貯蔵の棚の点の溶接工

スポット溶接機械、                      空気圧のスポット溶接機械、        列の溶接機、

接触溶接機、                     バット溶接機、                   空気のスポット溶接機械、

多スポット溶接機械、                  中間周波数のスポット溶接機械、    空気溶接機

溶接機、                        強力なスポット溶接機械、           精密スポット溶接機械、

薄板金のスポット溶接機械、                ワイヤー スポット溶接機械、           抵抗のスポット溶接機械、

ナットのスポット溶接機械、                  ACスポット溶接機械、                三相スポット溶接機械、

ステンレス鋼のスポット溶接機械、          電流を通されたシートのスポット溶接機械、    カスタマイズされたスポット溶接機械、

特別なスポット溶接機械、                    電池のスポット溶接機械、        台湾のスポット溶接機械、

網のスポット溶接機械、                   多シリンダー スポット溶接機械、      ガントリー スポット溶接機械、

金網のスポット溶接機械、               DCのスポット溶接機械、              小さいスポット溶接機械、

、

共通力の頻度ACコントローラーと比較されて、インバーター コントローラーに次の利点がある

1. 可変的な頻度ACコントローラーの制御頻度は5KHZ、高い制御正確さおよび安定した流れと、はねを溶接の間に減らすためにである;
2。可変的な頻度AC溶接機は力の頻度変圧器を使用するので、力の頻度溶接機を変形させことは非常にやすく、便利である。可変的な頻度ACコントローラーと元の力の頻度ACコントローラーだけを取り替えることは必要である;
3.アルミニウムの、電流を通されたシート、高圧の鋼鉄、ステンレス鋼、マグネシウムの合金、炭素鋼およびチタニウムはよいと溶接することができ効果を溶接する;
4。三相380V交流電力の入力は高い発電の要因の不均衡な三相電力網の入力の問題を、解決する;
5。中間周波数DCのコントローラーに使用する中間周波数の変圧器が整流器ダイオードを備え、ので電源切れを持って来るダイオードに0.7V管の電圧低下がある。より大きい流れ、より大きいダイオードの電源切れ。従って、可変的な頻度ACコントローラーに強力な適用でより多くの利点がある。



スポット溶接の原則



技術的な変数:

机型モデル	额定容量の評価される力KVA	输入电压の入れられた電圧V	额定频率のわずかな頻度HZ	最大短路电流の最高の短絡現在のA
JD-60	60	380	50/60	22000
JD-80	80	380	50/60	28000
JD-100	100	380	50/60	30000
JD-120	120	380	50/60	32000
JD-150	150	380	50/60	34000
JDX-35	35	380	50/60	15000
JDX-50	50	380	50/60	20000
