ステンレス鋼の網のために中間周波数多シリンダー列の点溶接機械

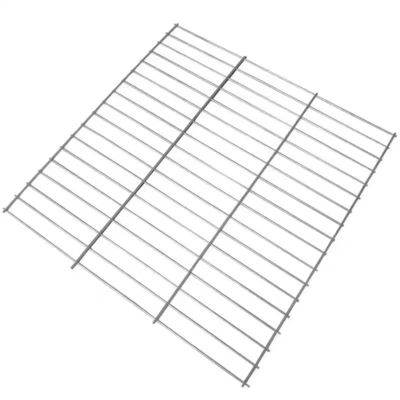

多シリンダー中間周波数の列の溶接工はステンレス鋼の網を溶接するのためである

この可変的な頻度への紹介

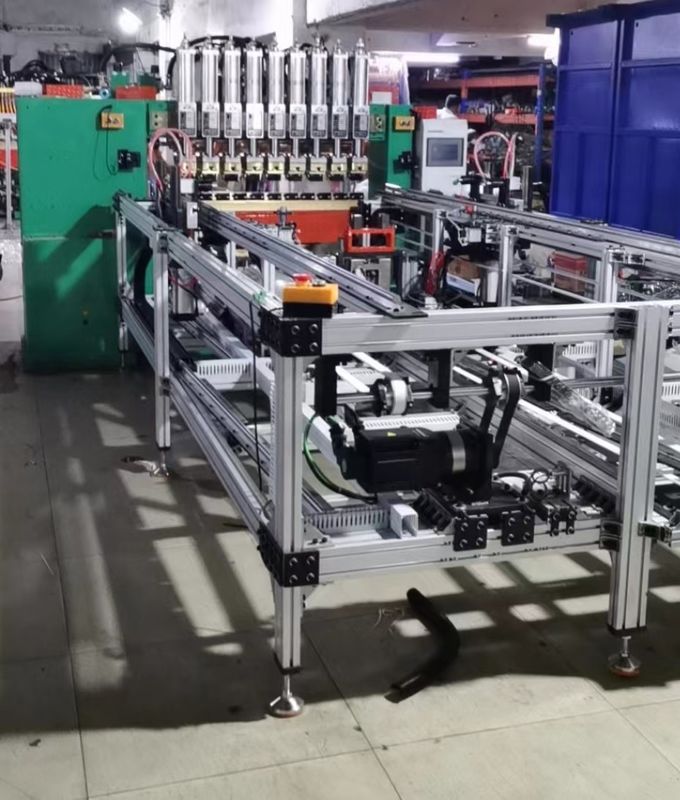

ガントリー溶接機のホスト

1.150KVA*1台湾のwater-cooled銅の変圧器、9つの2層シリンダー、1200MMの機械幅、1000MMの有効な溶接の幅。実際の必要性に従って調節することができる9つの100MM長いベリリウムの銅の電極は提供される。一組の周波数変換システム。

2. 主要な変圧器は台湾のwater-cooled温度調整されたタイプ、すべての赤い銅のコイル、強力な変圧器鋼鉄、真新しい高い等級のケイ素激流の、最高の短絡現在の32000Aであり高い流れを長い間使用から十分に機械を保護できる温度調整装置ある、および水循環が。それに積み過ぎ操作のための自動パワー保護の機能がある。3.柔らかい現在の変数の頻度コントローラーは、およびよい効果を溶接して、電力網に対するよい緩衝効果をもたらす。台湾Yadekeの電磁弁は応答および耐久財で速い。

4. シリンダーは小さいワイヤーの圧力のために適している2層調節可能なシリンダーである。速く、強力、調節することは容易間隔および空気圧を調節すること便利である。

5. 本体フレームは厚い版の金属によって補強される構造、固体および耐久である。
自動供給装置:

1. 溶接するダイスを押す2組の網および2組のダイスは溶接のために上下に交換される。時間と空間を節約しなさい。死ぬために押すダイスが溶接を取付けるのに直接溶接することができるない締め金で止めること死ぬ使用されていない。

2. 最高型の設置スペースは1m * 1.2mの網である。

3. 2組のサーボ モーターおよび1組のPLC+human機械インターフェイスがある。設計はユーザー フレンドリーおよび調節し易い。表示インターフェイスは英語である。

4. 、手動で円形働くことは機械自動的にの自動的にリターンのための型を溶接送り、自動的に型を出し、そして材料を出す時。

5. アルミニウム プロフィール サポートを広げ、長期にわたる安定性を保障するために厚くしなさい。

概観:

装置は分岐溶接、救う時間、労働および高性能に注意を払う。通常プロダクト状態および顧客の要求に従ってカスタマイズされて。

変圧器によって:

それは二重変圧器のタイプ、単一の変圧器のタイプ、中間周波数のタイプおよび周波数変換のタイプに作ることができる。

他の名前

力の倍増シリンダーの数に従って:

それは4-20本のシリンダーに作ることができる。

プロダクト サイズに従って:それはおよび1.35M長く、1m広く作ることができる。または、1.35M長く広い、1.5mか2m * 1.35Mの多数種類。負荷のキャビネットの出口なら、1.5mの内のそれを広くさせることはよい*長い1.35M。

供給モードに従って:

それは手動で押すことができる前後自動的に死に、上下に与えるダイスを自動的に交換する与えるために。

別の名前

ガントリー点の溶接工、                        ガントリー列の溶接工、                     多ヘッド点の溶接工、

多点の溶接工、                          網の列の溶接工、                      多シリンダー点の溶接工、

貯蔵の棚の点の溶接工

スポット溶接機械、                      空気圧のスポット溶接機械、        列の溶接機、

接触溶接機、                     バット溶接機、                   空気のスポット溶接機械、

多スポット溶接機械、                  中間周波数のスポット溶接機械、    空気溶接機

溶接機、                        強力なスポット溶接機械、           精密スポット溶接機械、

薄板金のスポット溶接機械、                ワイヤー スポット溶接機械、           抵抗のスポット溶接機械、

ナットのスポット溶接機械、                  ACスポット溶接機械、                三相スポット溶接機械、

ステンレス鋼のスポット溶接機械、          電流を通されたシートのスポット溶接機械、    カスタマイズされたスポット溶接機械、

特別なスポット溶接機械、                    電池のスポット溶接機械、        台湾のスポット溶接機械、

網のスポット溶接機械、                   多シリンダー スポット溶接機械、      ガントリー スポット溶接機械、

金網のスポット溶接機械、               DCのスポット溶接機械、              小さいスポット溶接機械、

、

共通力の頻度ACコントローラーと比較されて、インバーター コントローラーに次の利点がある

1. 可変的な頻度ACコントローラーの制御頻度は5KHZ、高い制御正確さおよび安定した流れと、はねを溶接の間に減らすためにである;
2。可変的な頻度AC溶接機は力の頻度変圧器を使用するので、力の頻度溶接機を変形させことは非常にやすく、便利である。可変的な頻度ACコントローラーと元の力の頻度ACコントローラーだけを取り替えることは必要である;
3.アルミニウムの、電流を通されたシート、高圧の鋼鉄、ステンレス鋼、マグネシウムの合金、炭素鋼およびチタニウムはよいと溶接することができ効果を溶接する;
4。三相380V交流電力の入力は高い発電の要因の不均衡な三相電力網の入力の問題を、解決する;
5。中間周波数DCのコントローラーに使用する中間周波数の変圧器が整流器ダイオードを備え、ので電源切れを持って来るダイオードに0.7V管の電圧低下がある。より大きい流れ、より大きいダイオードの電源切れ。従って、可変的な頻度ACコントローラーに強力な適用でより多くの利点がある。

周波数変換のコントローラーの主要な機能特性

1. 可変的な頻度出力電力供給の頻度:プログラム可能な25HZ-400HZ;
2. 64組までの溶接の指定プログラムすることができる;
3。3つの段階の暖房プロセス:予備加熱、および和らげること溶接する;溶接セクションでは、周期の増加し、減少したセクションそして数を定義できる;
4.プログラム可能な出力入力/出力の港:よりよくPLC、ロボット、等と一致するプログラム可能な3区分の出力、;
5.はんだの接合箇所のカウント、工作物数、生産管理を促進するカウントをひくパッキング数および電極のようなシステムを数える;
6.コミュニケーションおよびBCDコード制御機能:それは産業パーソナル コンピュータ、PLCおよび他の装置によってリモート・コントロールおよび自動管理を達成するために外的に接続することができる;
7。二次コイルはリアルタイムの二次溶接電流を反映し、閉じたループにより正確な溶接電流制御を達成するために加わる;
8。溶接の指定のプロセス パラメータは指定変数を促進し、すぐに置くためにコピーすることができる;
9。溶接電流記録機能は最後の20時の溶接電流を簡単に参照できるように記録する;
10.歴史的警報情報を見るために便利な警報記録機能;
11.現在の制御正確さ:5 ‰。



スポット溶接の原則



技術的な変数:

机型モデル	额定容量の評価される力KVA	输入电压の入れられた電圧V	额定频率のわずかな頻度HZ	最大短路电流の最高の短絡現在のA
JD-60	60	380	50/60	22000
JD-80	80	380	50/60	28000
JD-100	100	380	50/60	30000
JD-120	120	380	50/60	32000
JD-150	150	380	50/60	34000
JDX-35	35	380	50/60	15000
JDX-50	50	380	50/60	20000
